ДОЗАТОРИ В МІШКИ БІГ-БЕГ СИПУЧИХ ПРОДУКТІВ

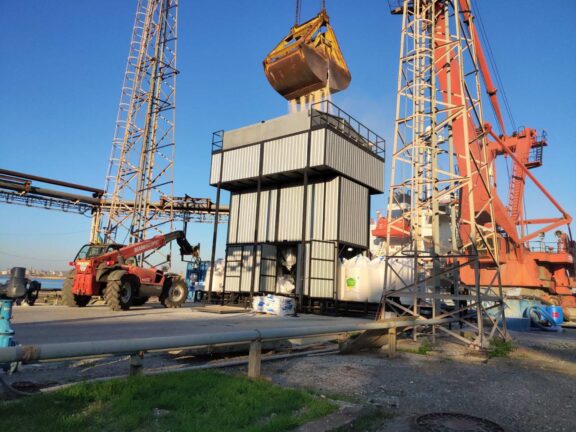

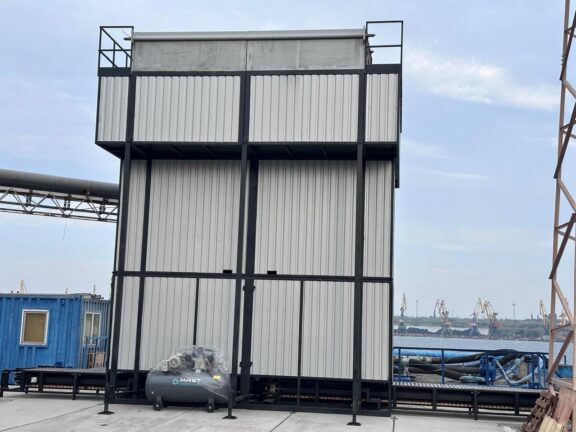

ПОРТОВИЙ ФАСУВАЛЬНИЙ КОМПЛЕКС В М’ЯКІ КОНТЕЙНЕРИ ТИПУ БІГ БЕГ (продуктивністю до 120 т/год)

Портовий  фасувальний комплекс  розташовується на території  порту та використовується  для дозування та фасування  мінеральних добрив та інших сипких продуктів, що вивантажуються  безпосередньо з суден грейферним способом за допомогою  портового крана.

Маємо багатий досвід виготовлення комплексів від проектування до запуску в експлуатацію.

Дивитися в ютуб >>

Більше інформації>>

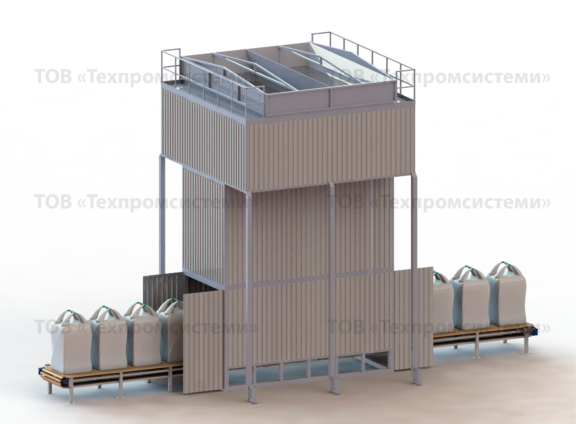

Склад  портового  терміналу:

· Опорна  рама  з майданчиками обслуговування

· Приймальний здвоєний  бункер  об’ємом до 30м2

· Дві  фасувальні установки (дозатора) в м’які контейнери типу «Біг-Бег»

· Два  планчатих відвідних транспортера довжиною 6000мм

· Металоконструкції, драбини, майданчики операторів

· Автоматизована система керування (АСК) комплексу

Робота портового комплексу:

Сировина з портового грейфера висипається в приймальні бункери,  з яких автоматично надходить у тензобункери фасувальної установки, де безпосередньо зважується.

Після формування заданої дози сировина автоматично надходить у м’які контейнери  Біг Бег, які закріплени  під тензобункерами  та  заздалегідь підготовлені  оператором  для завантаження. Далі заповнені Біг Беги  за допомогою планчатих транспортерів переміщуються у складську зону.   Кожен с двух дозаторів може працювати автономно (!)

Пропонуємо  ще декілька  способів  завантаження приймальних бункерів за бажанням Замовника чи за умов місцевості: (на схемах).

Переваги портового терміналу:

· Не потребує виробничого та складського  приміщень – монтуй і працюй!

· Не потребує великої транспортної системи

· Скорочує час розвантаження судна

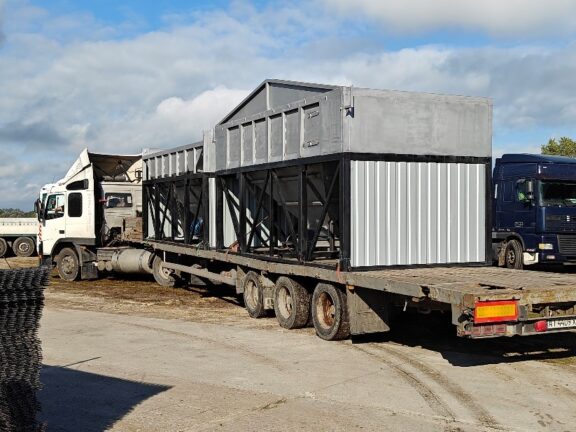

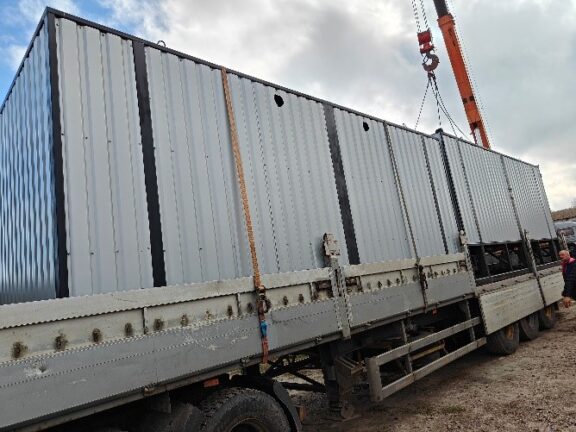

· Мобільність: має розбірну конструкцію, що дозволяє  перевозити комплекс на інші     виробничі майданчики автотранспортом

Час розбирання фасувального комплексу з завантаженням на автотранспорт 3,5 години

· За рахунок обшиття  робочої зони є можливість працювати цілий рік

· Заощаджує кошти на будівництво  — платиш тільки за комплекс

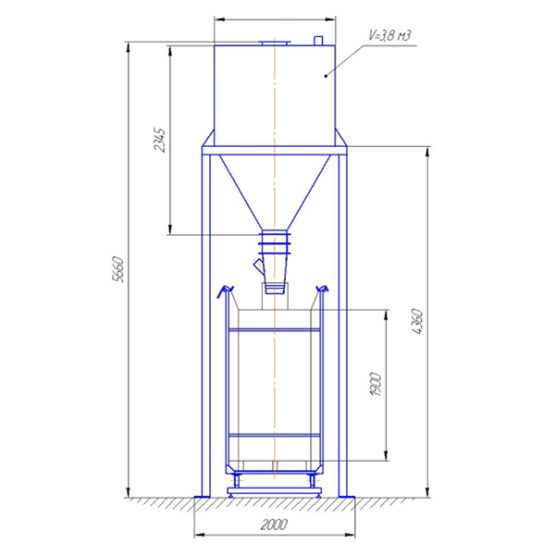

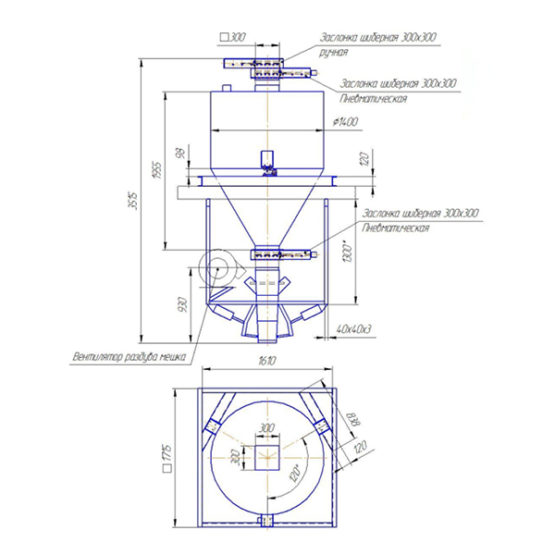

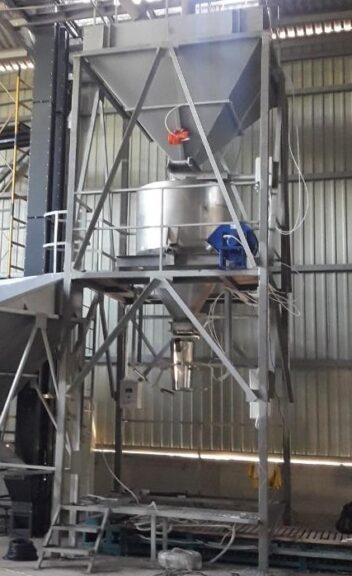

ДН-1000БВ
Дозатор для фасування в мішки типу ББ  (зважування у бункері)

Такий тип дозатора найбільш продуктивний (до 60 мішків по 1000кг/год) за рахунок одночасного виконання кількох операцій у циклі. Цей дозатор має найвищу точність дозування за рахунок мінімізації впливу механічних факторів на процес зважування, так як формування дози виконується в бункері дозатора з функцією точної досипки, а висипання продукту гравітаційно відбувається у вже сформований мішок.

Дозатор ДН-1000Б може укомплектовуватися конвеєром, що відводить, або двома візками, які служать для відведення біг-бегу із зони фасування, при цьому максимальну продуктивність дає використання конвейєра.

Для фасування мінеральних добрив чи інших агресивних продуктів дозатор виготовляється із нержавіючої сталі.

Дивитися в ютуб >>

АД-1000Б
Дозатор для фасування в мішки типу ББ (зважування на ваговій платформі)

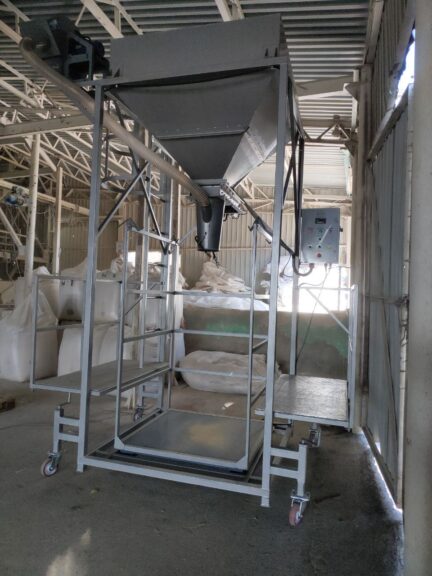

АД-1000Б — дозатор спрощеної конструкції, призначений для фасування гранульованих та інших сипучих продуктів у м’які контейнери типу «біг-бег». У цих дозаторах немає тензобункера і доза формується у мішку безпосередньо на ваговій платформі. Такий тип дозатора простий у монтажі та користуванні, з можливістю встановлення його каркаса на колеса для переміщення.

Дозатор АД-1000Б поставляється в комплекті з одним або двома візками, що відводять, які служить для відведення біг-бігу із зони фасування.
Для фасування мінеральних добрив чи інших агресивних продуктів дозатор виготовляється із нержавіючої сталі.

Дивитися в ютуб >>

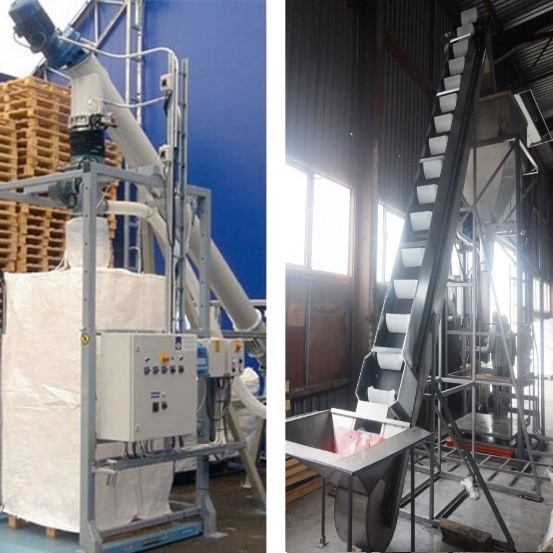

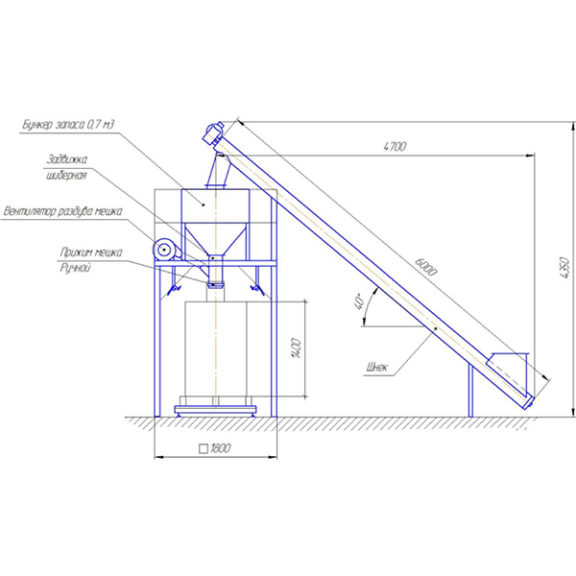

АД-1000-ПШ
Дозатор для фасування в мішки типу ББ (завантаження мішка живильником)

АД-1000 ПШ. Призначений для фасування сипучих продуктів, що пилять, в м’які контейнери типу «біг-бег» комплектується шнековим або іншим живильником подачі продукту. Доза формується безпосередньо у мішку на ваговій платформі. Ця конструкція використовується у разі нестачі висоти приміщення або неможливості розміщення (або відсутності) сировинного бункера над установкою.

Такий тип дозатора дозволяє робити завантаження мішка ББ «з землі» ковшовим навантажувачем або іншим способом, що не потребує висоти. Дозатор АД-1000ПШ поставляється в комплекті з візком, що відводить, який служить для відведення біг-бігу із зони фасування.

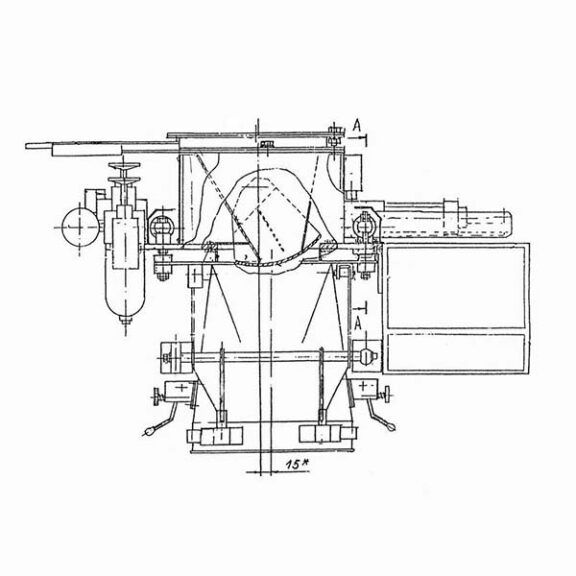

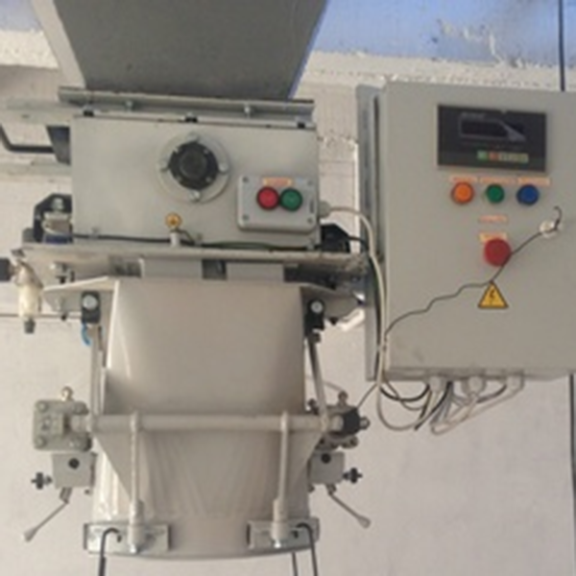

АД-50-РКЗ-ТБ (М)
(сипучих продуктів у відкриті мішки)

Дозатор призначений для обліку та фасування у відкриті мішки продуктів із насипною масою 0,75-1,2 т/м3.

У дозаторі використано принцип вимірювання сили ваги за допомогою тензометричних датчиків сили, сигнал яких через пристрій перетворювальний (електронний ваговимірювальний прилад) передається на табло цифрової індикації поточного значення ваги та механізми управління дозатором. Подача продукту до вантажоприймального пристрою дозатора здійснюється гравітаційно через секторну заслінку з пневмоприводом. Дозування здійснюється у двох режимах «грубому» та «точному». Для закріплення мішка використовується пристрій із пневмоприводом.

Управління дозатором місцеве, електропневматичне. Дозатор може бути приєднаний до комп’ютера АСУ ТП.

Дивитися в ютуб >>

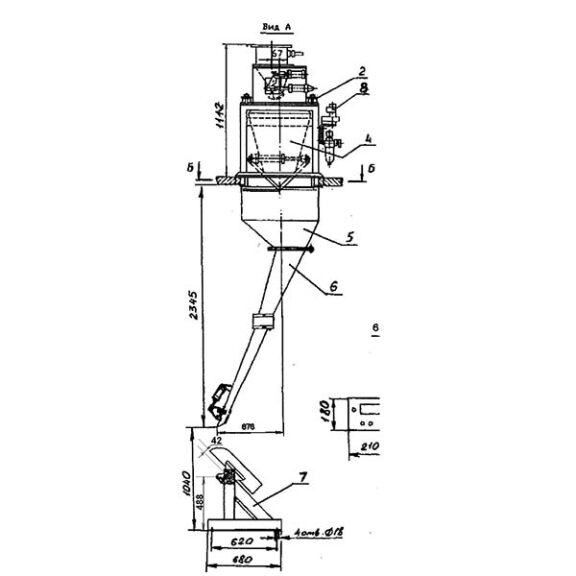

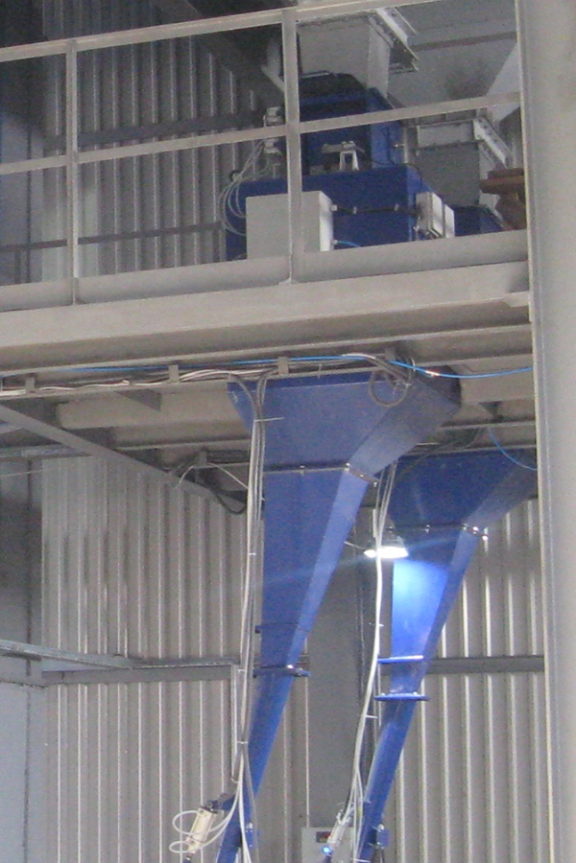

АД-50-РКЗ-10
(сипучих продуктів у клапанні мішки)

Дозатор ваговий автоматичний АД-50-РКЗ-10 з підвісним бункером БПР-1, стаціонарний, тензометричний, дискретної дії призначений для дозування та розфасовки у закриті клапанні мішки сипучих продуктів на підприємствах агропромислового комплексу.

Продукти, що дозуються, мінеральні добрива з насипною масою 0,7-1,1 т/м3 вологістю 0,15 %,
У дозаторі використано тензометричний ваговий пристрій. Дозатор має пневматичні приводи механізмів. Для фасування продукту мішки дозатор укомплектовується підвісним бункером БПР-1.

Дозатор виготовляється в кліматичному виконанні УХЛ4* за ГОСТ 15150-69 для роботи при температурі навколишнього середовища від -25°С до +35°С та відносній вологості 45-80%.

Дивитися в ютуб>>
